產品型號:JDZ-001;JDZ-002
產品特性:導電性能優異,安裝快捷, 防水性好
環境適應:濕熱:1個周期24h,共6個循環;鹽霧:能承受+35℃下,5%鹽溶液的鹽霧氣氛96h
產品型號:JDZ-001;JDZ-002
產品特性:導電性能優異,安裝快捷, 防水性好
環境適應:濕熱:1個周期24h,共6個循環;鹽霧:能承受+35℃下,5%鹽溶液的鹽霧氣氛96h
用途 |
適用于有防水要求的設備機殼接地 |
---|---|
特性 |
導電性能優異、安裝快捷、防水性能好 |
材料 |
密封墊材為經過特殊處理的導電密封墊;內導體、墊圈材料為黃銅棒 |
表處理 |
鍍鎳 |
環境適應性 |
濕熱:1個周期24h,共6個循環;鹽霧:能承受+35℃下,5%鹽溶液的鹽霧氣氛96h |
2. 外形尺寸

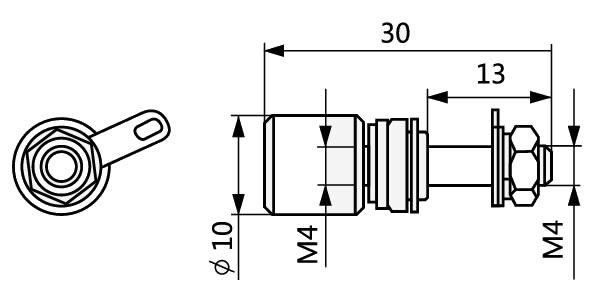

JDZ-001型接地柱外形尺寸圖
|
3. 安裝方法
將接地柱帶焊片的一頭拆下安裝在設備內部,面板外部接帶焊片的接地線,面板上開孔要求如下圖所示:

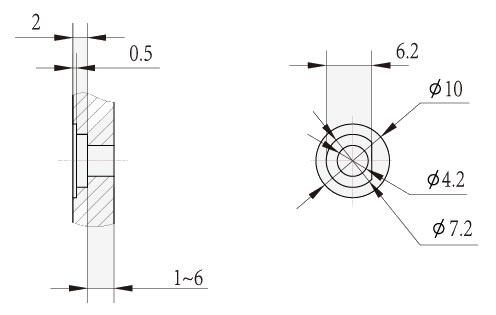

JDZ-001接地柱型安裝說明圖
|
用途 |
適用于設備機殼接地 |
---|---|
特性 |
導電性能優異、安裝快捷 |
材料 |
內導體、墊圈材料為黃銅棒 |
表處理 |
黃銅鍍鎳、焊片鍍銀 |
環境適應性 |
濕熱:1個周期24h,共6個循環;鹽霧:能承受+35℃下,5%鹽溶液的鹽霧氣氛96h |
2. 外形尺寸:

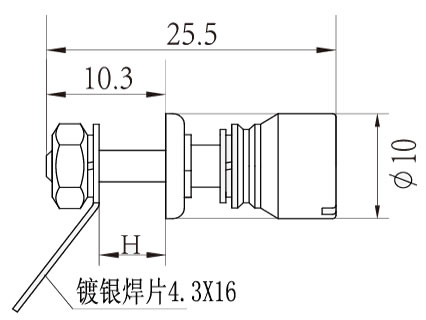

JDZ-002型接地柱外形尺寸圖
|
3. 安裝方法:
將接地柱帶焊片的一頭拆下安裝在設備內部,面板外部接帶焊片的接地線,面板上開孔要求如下圖所示:

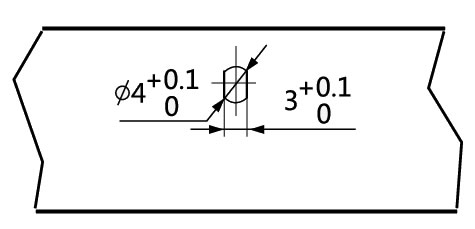

JDZ-002接地柱型安裝說明圖
|
