產品型號：JZQ-JZ-14、JZQ-JZ-26
產品特性：用于彈載環境下短時工作，高可靠電子設備整機減振
生產材料：高強度鋁合金，阻尼橡膠
表面處理：鋁合金表面導電氧化
環境適應：彈載環境

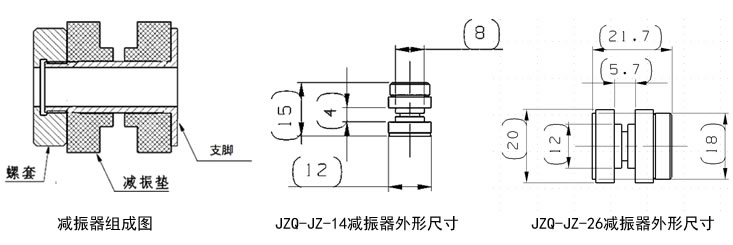

尺寸及重量
|
型號 |
外形尺寸 |
重量 |
|---|---|---|
|
JZQ-JZ-14 |
Φ12mm×15 |
3克 |
|
JZQ-JZ-26 |
Φ12mm×21.7 |
10.8克 |
|
|
技術指標
|
指標 |
JZQ-JZ-14減振器 |
JZQ-JZ-14減振器 |
|---|---|---|
|
共振傳遞率 |
≤8.5 |
≤8.5 |
|
共振頻率 |
30Hz~50Hz |
30Hz~50Hz |
|
額定載荷 |
2Kg |
4Kg |
|
工作溫度 |
-55℃～85℃ |
|
|
沖擊 |
半正弦沖擊，50g，11ms，三向，每向3次共9次；沖擊響應譜，6000g，三向，每向3次共9次。 |
|
耐久振動

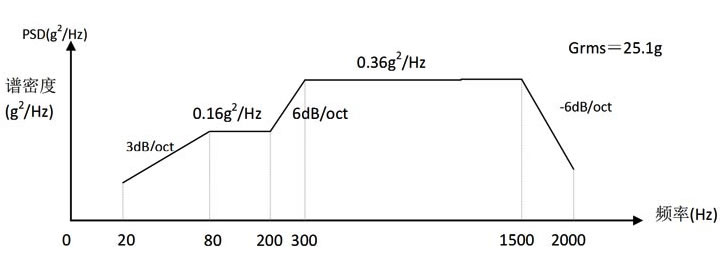

振動方向：X，Y，Z；持續時間：每方向5min；振動量級見下圖。
|
JZQ-JZ減振器振動試驗圖
|
安裝方法

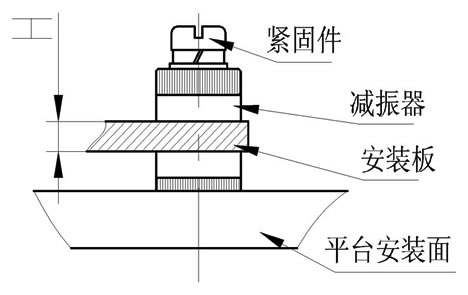

減振器JZQ-JZ-14安裝板厚H=4mm，開Φ8±0.1mm的通孔。減振器JZQ-JZ-26安裝板厚H=5.7mm，開Φ12±0.1mm的通孔。安裝示意圖如下：
|
JZQ-JZ減振器安裝圖 |
