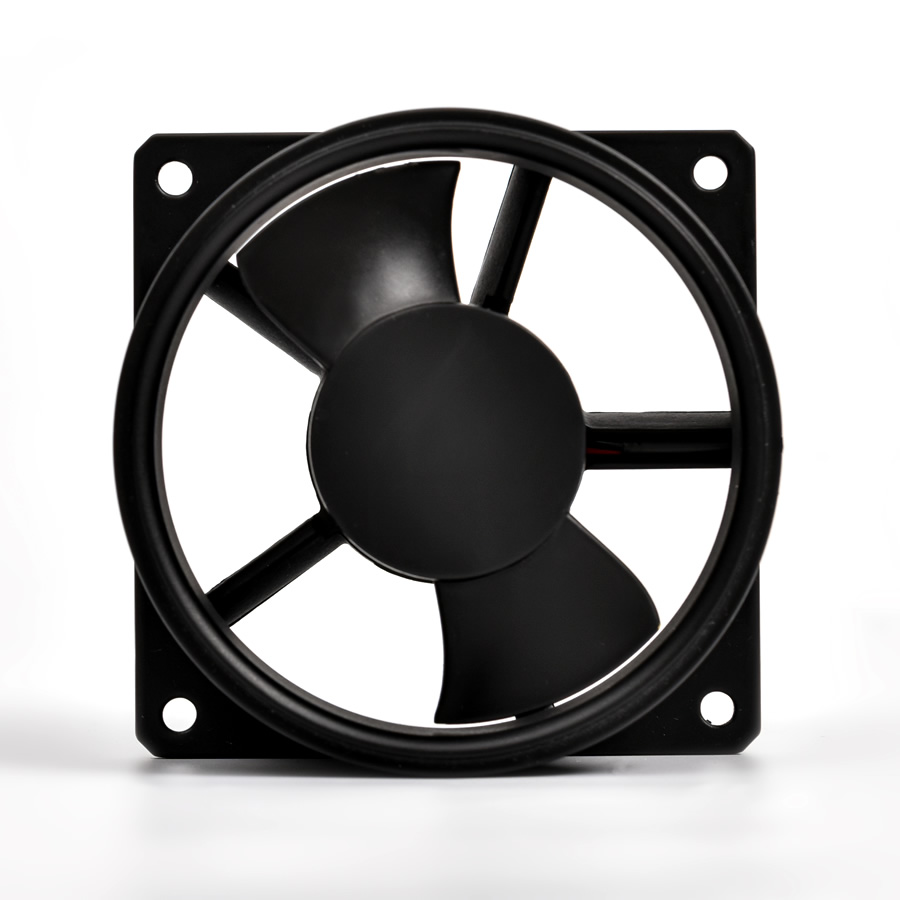

航空型高性能風機專門針對惡劣的機載環境條件研制，有極強的環境適應性和可靠性，可裝載于戰斗機、直升機、無人機、運輸機、民航飛機等平臺。航空型高性能風機是緊湊型高轉速小扇葉軸流風機，氣流方向與電機軸向一致。風機尺寸重量小，扇葉和導葉均為翼型結構，且經過專門優化，以實現風量風壓性能與噪聲的均衡，尤其適合于需要風冷的大功率、高集成、高熱負荷機載電力電子設備。

◆ 外形尺寸：78.5*78.5*40.5

◆ 適應環境：航空型

◆ 軸承結構：滾珠軸承

◆ 框葉材質：鋁合金

◆ 工作電壓：28V

◆ 風機轉速：8000RPM-22000RPM

◆ 風機單重：126g

型號

電壓(V)

功率(W)

轉速(RPM)

流量(CFM)

靜壓

(mmH2O)

噪聲 (dB(A))

信號

控制

曲線

尺寸圖

電源特性

RE102

CE102

J70FZW58-40G-AB

5.04

8000

36.8

9.5

55.8

圖1

√

②

√

J70FZW522-40G

15.9

10000

80.3

33.1

66.0

LSW

圖1

√

②

J70FZW522-40G-AB

33.6

22000

101.4

72.3

78.2

圖1

√

②

J70FZW522-40G-CB

36.9

22000

101.4

72.3

78.2

PWM

圖1

√

②

J70FZW522-40G-DB

15.9

10000

80.3

33.1

66.0

LSW

圖1

√

②

型號

工作溫度(℃)

霉菌

鹽霧

酸性鹽霧

濕熱

淋雨

砂塵

溫度-濕度-高度

振動

沖擊

加速度

溫度

沖擊(℃)

酸性大氣

J70FZW58-40G-AB

-55~+85

28d

√

10d

強化

21350m

圖A

-55~+85

√

J70FZW522-40G

-55~+71

28d

√

10d

強化

21350m

圖B

13.5

-55~+85

J70FZW522-40G-AB

-55~+85

28d

√

10d

強化

吹塵和吹砂

21350m

圖B

13.5

-60~+95

√

J70FZW522-40G-CB

-55~+70

28d

√

10d

強化

吹塵和吹砂

圖B

-55~+70

J70FZW522-40G-DB

-55~+71

28d

√

10d

強化

吹塵和吹砂

21350m

圖A

13.5

-55~+85

√

◆ 鹽霧：濃度5%±1%，pH值6.5~7.2，中性鹽霧96h。

◆ 酸性鹽霧：濃度5%±1%，pH值3.5±0.5，酸性鹽霧192h。

◆ 電磁兼容：

RE102：

①符合 GJB 151B-2013固定翼內部，首尾間距不小于25m；

②符合 GJB 151B-2013固定翼內部，首尾間距小于25m；

③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升機。

CE102：符合 GJB 151B-2013 。

◆ 酸性大氣：按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環，共3循環。

◆ 電源特性：按GJB181B-2012中圖12、圖14：正常過壓50V，12.5ms；正常欠壓18V，15ms；非正常過壓50V，50ms；非正常欠壓0V，7s；供電轉換0V，50ms；電壓尖峰200V，0.15μs。

軸流風機 J70-B

基本特性

外形尺寸圖

環境適應性指標

PQ曲線圖

振動實驗圖
